有關行星減速機背隙的問題

查看數: 8537 | 評論數: 11 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

狙擊手GY

發布時間: 2017-5-17 16:27

正文摘要:

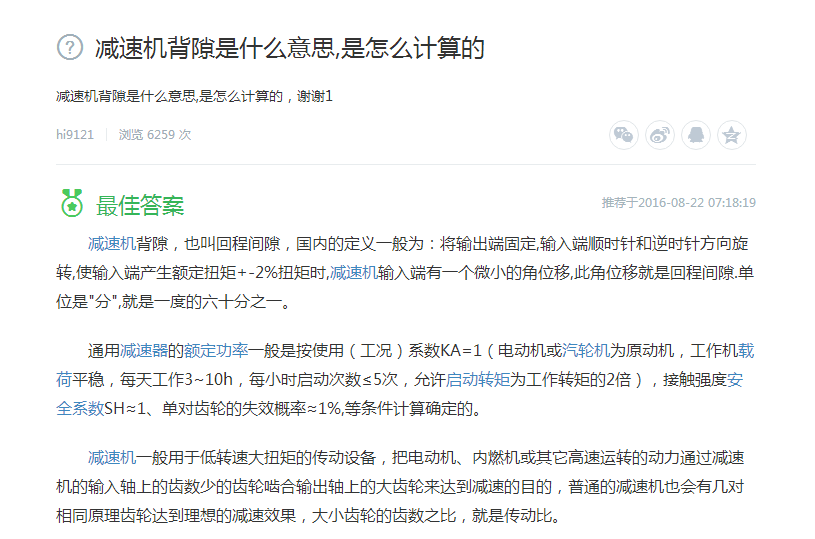

一般市面上的行星減速機背隙是3-7分;圖片里是百度查的背隙的定義,那我就想問一下,假如我減速比是25比的,將輸入軸固定,那我輸出軸的背隙是不是(3-7分)的25分之一? 可以這樣理解嗎? ...

回復

張鋮偉Jack 發表于 2019-5-6 15:52:18

你們說的都是對的。

southn 發表于 2019-4-30 13:13:14

學習了

lihui1020 發表于 2018-8-22 19:45:36

"行星減速機的回程間隙問題"

你好,一般是將行星減速機輸入端固定,再使用專用工具按照該減速機標注額定扭矩的+-2%使輸出端按照順時針和逆時針方向旋轉,所產生一個微小的角位移,此角位移就是回程間隙.單位是"弧分arcmin",就是一度的六十分之一(一般我們檢測出4個點,取最大值來標注減速機的背隙值.供大家參考.

點評

狙擊手GY

非常感謝! 發表于 2018-9-19 18:16

陶磊taolei 發表于 2017-7-14 11:14:09

學習了

狙擊手GY 發表于 2017-5-18 08:03:11

千年獨酌發表于 2017-5-17 20:07
不是這么理解的。你也別糾結那個概念了，廠家標3-7分，指的就是固定輸入端，輸出端順逆時針能轉動的角度是3 ...

也就是說,輸入端輸出端,不管哪頭固定,兩者之間的活動余量是一定的,所以輸入端的回程間隙也就是輸出端的回程間隙

只有快樂 發表于 2017-5-17 21:23:25

按標準來，有標準才有依據

千年獨酌 發表于 2017-5-17 20:07:23

不是這么理解的。你也別糾結那個概念了，廠家標3-7分，指的就是固定輸入端，輸出端順逆時針能轉動的角度是3-7分。你去查行星的選型手冊，傳動級數相同，背隙是一樣的，跟減速比大小無關。只是傳動級數越大，誤差累計疊加，背隙就越大。
