關于直線傳輸機構的設計（繩索/鏈條）

查看數: 4862 | 評論數: 9 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-2-5 10:26

由于項目需要需要設計一個實現直線輸送物品的機構，輸送的距離為6至6.5米，輸送的重量小于等于80g，之前的思路有想過用皮帶輪/同步帶，但是給領導看了之后領導認為用料比較多，不方便折疊運輸，讓我嘗試以繩索/鏈條 ...

回復

曉昀 發表于 2018-2-5 15:47:53

xiexuanda225 發表于 2018-2-5 14:40
1、突然想起還要實現傳輸高度可調，如果按照原來的方案，需要計算好幾種繩長，且不利于更換，我直接用兩 ...

A正轉的時候，B滾筒和電機的離合器脫開，A正轉，B滾筒跟著繩子轉動就行。

xiexuanda225 發表于 2018-2-5 14:48:44

光輝歲_eom0o 發表于 2018-2-5 11:25

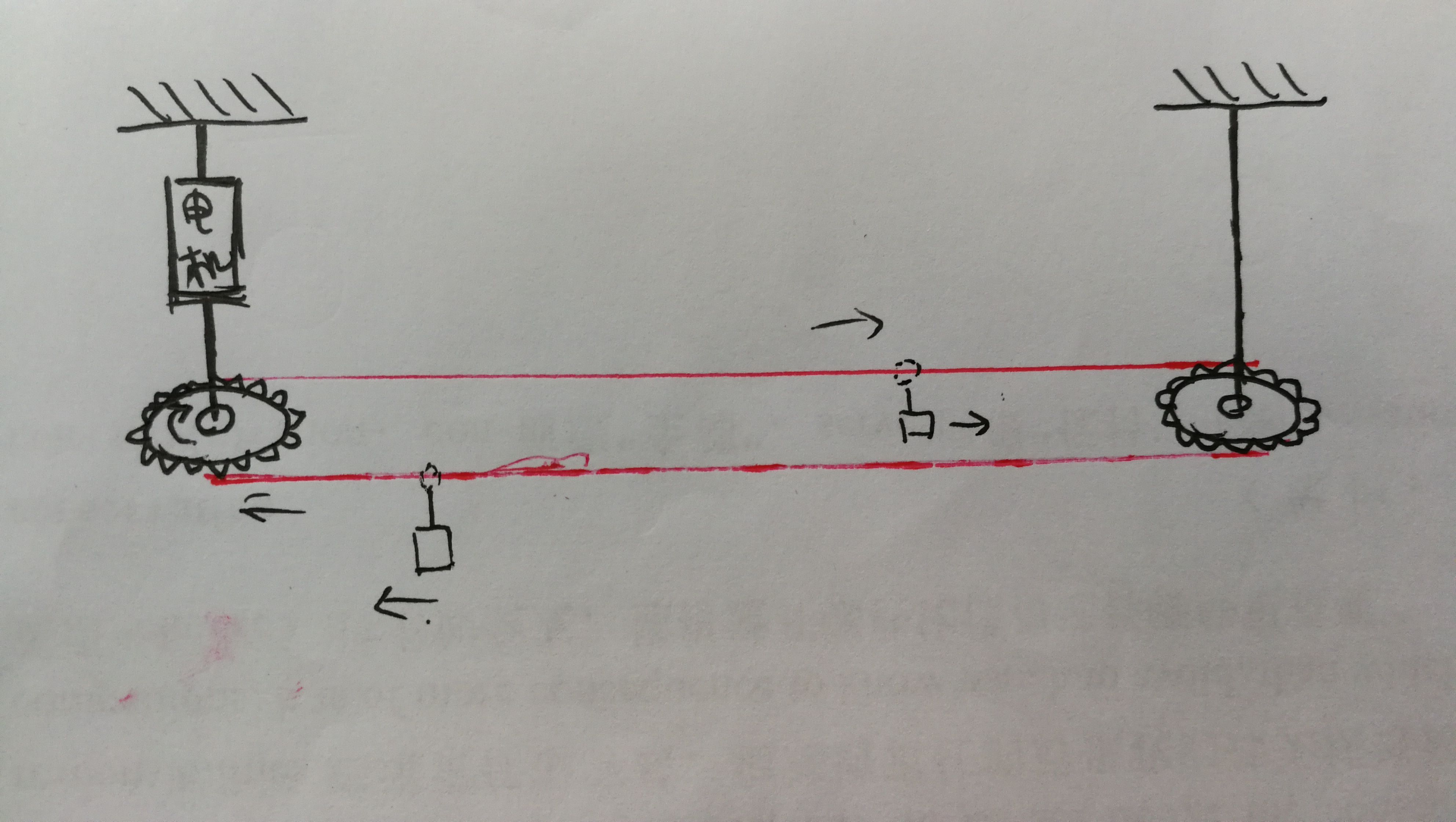

第二種方案的鏈輪可不可以采取垂直放置，這樣可以解決掉鏈子問題，電機采取正反轉可以實現物品的來回運送

嗯，綜合考慮了下還是垂直放置比較好，在程序里面多加一條反轉指令就行。水平放置，重物一加上容易調鏈，除非我齒輪和鏈條咬合的很深

xtaymimk 發表于 2018-2-5 11:49:23

本帖最后由 xtaymimk 于 2018-2-5 11:52 編輯

樓主看下我的方案，看能否解決你的問題


17567410 發表于 2018-2-5 11:34:53

80g建議/繩

見過商店里樓上樓下飛單滴發表于 2018-2-5 12:27

很小的時候就在醫院見到兩不同樓棟的科室之間用繩子傳遞單據 發表于 2018-2-5 11:48

光輝歲_eom0o 發表于 2018-2-5 11:25:24

第二種方案的鏈輪可不可以采取垂直放置，這樣可以解決掉鏈子問題，電機采取正反轉可以實現物品的來回運送

曉昀 發表于 2018-2-5 10:47:16

先說第一種，繩索傳輸。在兩端的A、B之外設計纏繩滾筒，滾筒的容繩量要計算好，滾筒放完繩索后，滾筒上至少還要剩余5卷的繩子，這是安全性考慮的。滾筒用電機驅動。

另一種考慮再說。
