凸輪軸請教

查看數: 6433 | 評論數: 19 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-4-23 20:58

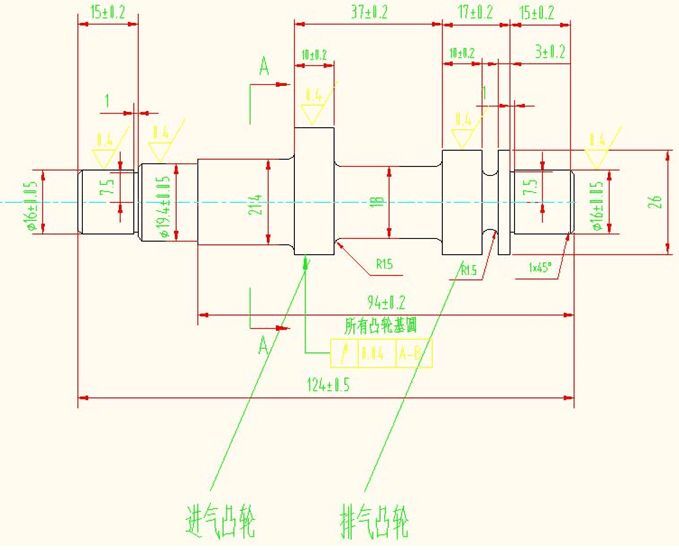

各位大俠，請求幫助。對凸輪不了解，請大俠們指導指導。像圖片上的，1.給出的凸輪軸的尺寸感覺少尺寸呢 2.凸輪是兩個圓切線相連嗎，怎么還有圓弧過度。 3.兩個標的起始點都是什么點呢，感覺氣門起始點像切點。 ...

回復

15256009230 發表于 2024-6-7 09:14:20

南瓜zzz 發表于 2018-4-26 11:41
看下這個

這個軟件可以分享一下嗎？

安多福 發表于 2024-6-1 16:08:40

學習了

寬成 發表于 2024-5-26 11:12:47

學習了

南瓜zzz 發表于 2018-4-26 11:41:53

看下這個


xue428032 發表于 2018-4-25 16:30:35

要知道凸輪曲線形式，才能知道具體形狀，不然差一點點，性能會變化很大

hippofox 發表于 2018-4-25 10:18:42

學習了

許公子 發表于 2018-4-25 08:53:09

臘月的黃牛發表于 2018-4-24 18:29
這個凸輪是專用數學模型計算得到的，不是簡單的圓弧。

不知道怎么用的，光照樣子畫個吧。

臘月的黃牛 發表于 2018-4-24 18:29:00

這個凸輪是專用數學模型計算得到的，不是簡單的圓弧。

遠祥 發表于 2018-4-24 13:13:27

凸輪的圓弧線應該給坐標點標注。
