開卷機手搖漲縮問題：涉及絲杠

查看數: 4746 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-5-18 13:34

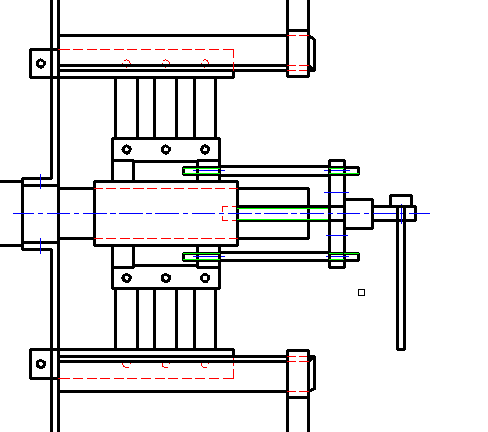

我打算用手搖結構進行漲縮，但是卷料上去之后要實現自鎖不能動，我不知道滾珠絲杠在水平方向上能不能自鎖，還是說像我這樣直接用一個螺桿搖讓它在主軸螺紋孔里面轉，從而帶動瓦板漲縮， ...

回復

6098590 發表于 2025-2-27 16:39:34

學習了

shaokuang 發表于 2018-5-23 20:33:49

本帖最后由 shaokuang 于 2018-5-23 20:36 編輯

手搖雙頭放卷機


GAOYUE86 發表于 2018-5-23 11:21:41

考慮傳動效率

shu543293700 發表于 2018-5-22 14:37:23

學習學習

eddyjay 發表于 2018-5-19 11:57:07

滾珠絲杠不能自鎖的，摩擦角小

小溪SX 發表于 2018-5-19 08:38:00

不能用滾珠絲杠。建議用梯形絲杠或者普通絲桿。驗算一下螺旋角，能自鎖就行

機器畫家 發表于 2018-5-19 08:29:11

nuomiji 發表于 2018-5-18 15:06

一般手輪順時針為鎖緊。

shaokuang 發表于 2018-5-18 19:18:23

你這是放卷不是收卷，張力一般都比較小，有一點縮徑很正常。

shaokuang 發表于 2018-5-18 19:16:56

沒有用滾珠絲桿的，能用也太奢侈了，就是普通的梯形絲桿，自鎖的話算算螺旋升角與摩擦系數關系不就行了。
