SW想要做一個內六角的孔，要怎么做？

查看數: 19846 | 評論數: 27 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-10-7 09:05

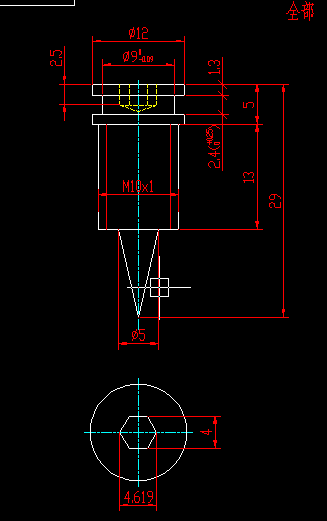

如圖，想要做一個內六角扳手的孔，一般情況下要怎么做合適呢？用拔模嗎？異形孔里面也沒有。SW新手求助' W) m, q' I9 ]$ ]6 F1 L& v' V " C; `4 d+ J) b6 e' d0 b9 J4 @- B' U ' k. [1 f5 _7 x$ \- N ...

回復

litingwei1987. 發表于 2024-11-2 16:35:39

是呀怎么畫啊半天沒出來

459465620 發表于 2021-6-21 12:04:32

如果特瑞特讓他

wugehaoniu 發表于 2021-6-21 08:39:19

謝謝大家的分享。

tgq4492 發表于 2021-6-18 13:18:35

majingfeng 發表于 2018-10-7 20:02+ R/ A1 M% Z4 ^) P# O* u" d
不復雜很簡單的

這個要先畫六角柱才行啊

凌湘游 發表于 2019-1-26 23:22:21

先打4.619的孔，再拉伸補上缺少的部分。

孫緒威 發表于 2018-10-11 13:11:55

六邊形切除然后再內切圓切除（勾選向外拔模）就好了呀

文發 發表于 2018-10-10 15:07:07

用邊界切除應該可以

黃毛之父 發表于 2018-10-10 10:13:39

下面是圓錐嗎

風刃 發表于 2018-10-9 14:34:22

這么簡單的問題，自己動手是最好的老師
solidworks是不是有toolbox？自己生成一個內六角螺釘零件，看人家是怎么做的，比上面錄視頻還通俗易懂，細節還多
