發布時間: 2018-10-19 20:10

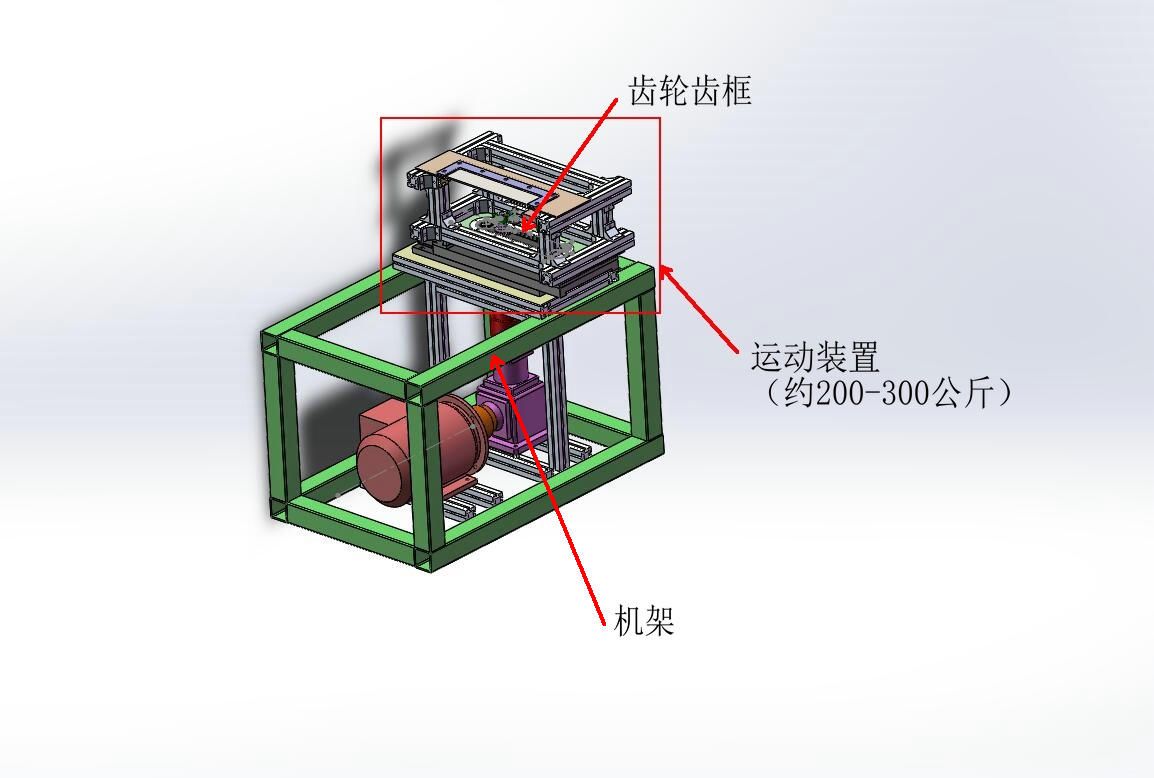

正文摘要:感謝之前大家的熱心幫助，最后還是決定用鋁型材作為裝置的機架。那么用鋁型材作為機架時，具體應該選擇哪一種鋁型材呢？ 我的工作要求是這樣的： 如下圖所示，運動裝置位于機架上方，整個運動裝置總重約200-300kg， ... |
|
看了大家的發言，有兩個感覺—— 1：輕載、低速、非精密，用型材框架；重載、高速、精密用焊接。 2：這臺設備是綜合運用了上面的原則。 對不？ |
andyany 發表于 2024-4-30 07:18 大概這樣 |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
|
andyany
| + 1 | 熱心助人，專業精湛! |
貓貳gg 發表于 2021-12-7 13:18 能否上圖學習一下？謝謝！ |
|
公眾號留言選取
|
| 感覺這個工況用型材的話時間長了會散架，目前大部分的型材鏈接方式都沒有焊接框架穩定，應對這種類似震動工況的話建議還是焊接機架 |
| 用鋁型材早晚得死 |
|
方通焊接啊，怕變形就時效。安裝面有要求就銑一刀或者線切割。 |
| 做過設備（2500mmX2000mmX2200mm），設備功能主要由靜止時平面受力和運動時的沖擊，用法是：8080型材做上部的平面支撐部分，可以很方便的調節，6060方管做下部分主要支撐部分。設備運行情況良好。 |
| 學習 |
