這個涉及好幾個理論

理想情況下 即 不計摩擦等 旋轉運動轉換直線運動 做功相等 轉動一圈扭矩做功=被移動物體重量×絲桿移動距離（F×S）

后面就是 驅動機構 和 導向機構 選擇問題 最小摩擦角 保證不被卡住。要根據導軌精度等級進行計算的

受力和結構設計的平行有重要關系

夢里啥都有 發表于 2025-1-5 21:27
https://www.bilibili.com/video/BV1FqpqeXE3k/?spm_id_from=333.337.search-card.all.click&vd_source=d43 ...

該死 有趣的去B站全是培訓機構發的什么視頻(點評小丸子什么垃圾東西 搜出來全是這種東西),這個算好點 與國外分享的受力分析圖一致

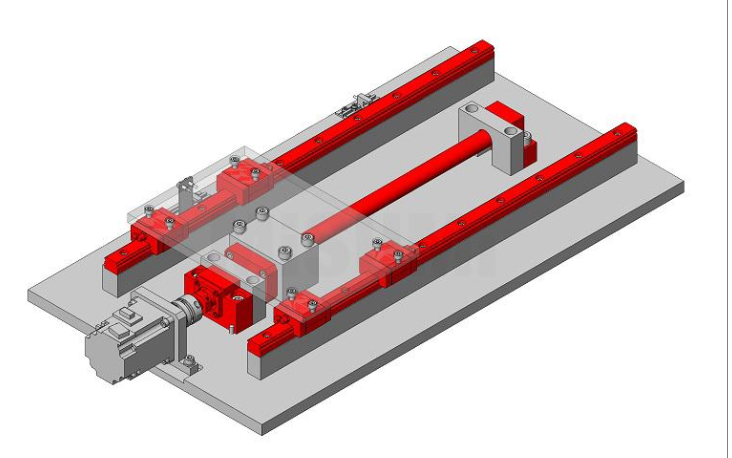

https://www.bilibili.com/video/BV1FqpqeXE3k/?spm_id_from=333.337.search-card.all.click&vd_source=d437cc5e37b565ce8a1f5a15a9dcb332看一下這里,主要是受力分析.我不清楚那個模型圖與受力圖是否一致

可以肯定的是FW是絲桿所帶的負載,FS是電機帶來的扭矩,至于FR嘛(壓力肯定是有的,滾珠是滾動的,需要摩擦力提供力矩,想象一下)

抖音有NSK還是THK的絲杠平臺安裝視頻，多看幾遍能體會到里面的一些結構細節。很多年前看到一老工程師設計的絲杠平臺，簡直不能直視，機械就沒入門

這個問題你去看THK絲桿樣本的的前幾頁

覺得提問也是糊里糊涂

第一個問題是經典問題，網上查絲桿滑臺受力分析或者直接翻手冊都有詳細說明，我就不獻丑了。
  第二個問題雖然聽起來像1+1等于幾，但是還真沒想過，我想想怎么解釋。徑向力可以從能量守恒說起，因為徑先力直接做功，所以對物體做工的就是承受徑向力的，滑軌上分析一下受力就知道徑向上只有阻礙運動的摩擦力，所以只有絲桿有徑向力，并且做功。軸向力則是這樣看，假設有人把導軌拆了，你會發現滑臺開始轉起來了。有導軌的時候就不會轉，也就是導軌受到軸向力形成力矩平衡了這個轉矩，當然對導軌說軸向力有點奇怪，這也不是軸，但是力的方向一樣，就叫他軸向力吧，理解一下。至于為什么絲桿沒有軸向力，因為這玩意本質上是一個力矩，大小和半徑有關，直接作用在絲桿上半徑是0，不管力多大都平衡不了轉矩。

你根本的問題是理論力學，運動學和動力學，功能定理，能量守恒定律一點概念沒有。
這不是三言兩語能講清楚的，首先你必須先學基礎知識，真奇怪你大學學什么專業的，怎么一點常識概念沒有。
