頂一下，賺個積分

666666666666

看樣子就是搞個玩具吧?？梢园涯莻€(gè)輸出軸驗算一下夠不夠你的要求，正規的產品是可以承受緊靠輸出軸的一般負載的。

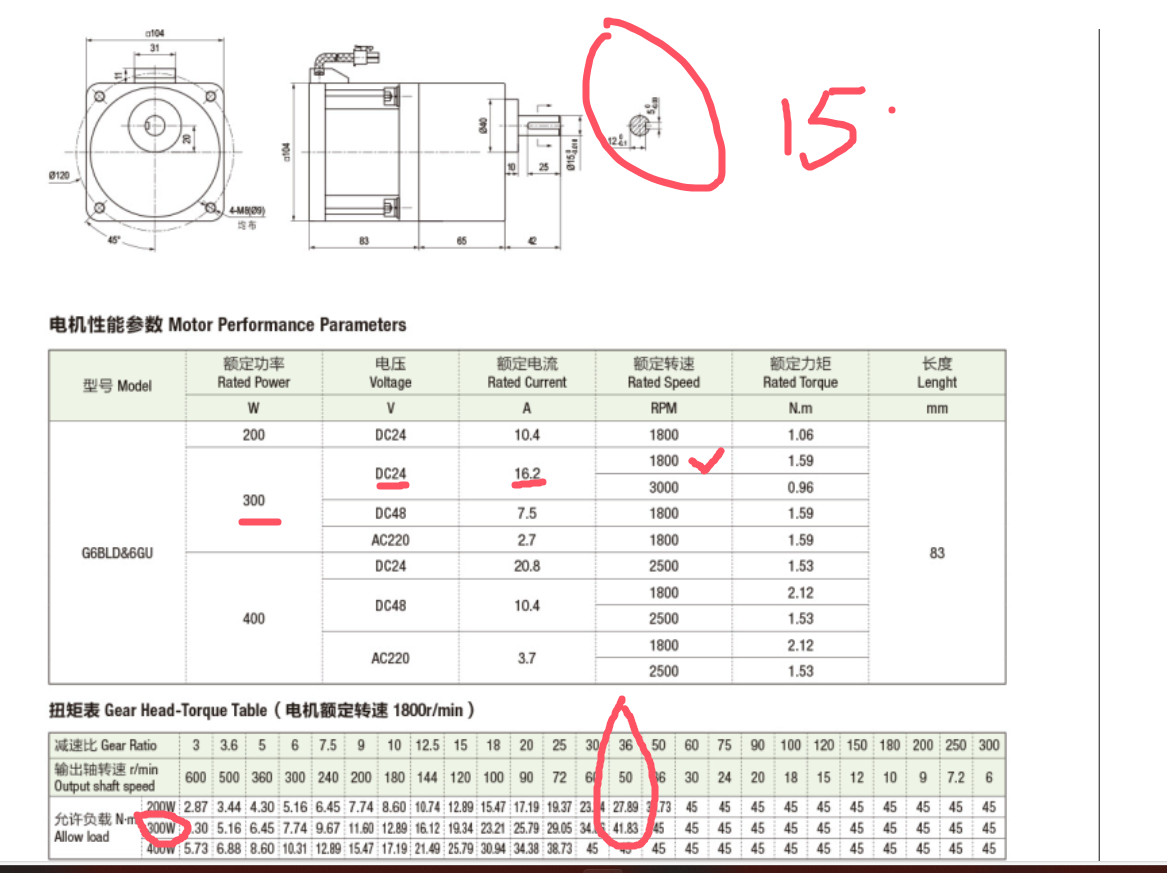

還有它輸出軸的允許負載扭矩41是大于你的要求26的，說明選擇合理

待業青年 發表于 2025-4-22 14:57
1，驅動輪能不能直接掛減速器的輸出軸， 要看減速的輸出軸能不能承受驅動輪的徑向載荷（徑向載荷的來源是履 ...

和驅動輪我想的是通過單個平鍵連接再用頂絲固定軸向，所以應該是要軸承承受徑向載荷的，但是輸出軸太短的話怎么安裝軸承，圖二里好像是兩段不同的軸，但是我想用輸出軸直連

待業青年 發表于 2025-4-22 14:59
按系統的最大能力校核是考慮有設備有卡在什么地方的情況，這時電機會按最大轉矩進行輸出。
你這是本科的畢 ...

是的，就是減速電機和驅動輪怎么連接這里不是很明白，出軸太短的話軸承怎么安裝

按系統的最大能力校核是考慮有設備有卡在什么地方的情況，這時電機會按最大轉矩進行輸出。
你這是本科的畢業設計嗎？

1，驅動輪能不能直接掛減速器的輸出軸， 要看減速的輸出軸能不能承受驅動輪的徑向載荷（徑向載荷的來源是履帶的張緊力、驅動輪部分接觸地面產生的支反力）。你這個減速器沒有特殊說明一般是只提供一個轉矩，徑向載荷是需要按圖2那個結構搞個軸承座用于承載的。
2.電機的輸出轉矩一般大于你上坡的負載產生的轉矩就可以。校核時一般按系統的最大能力就是電機的最大轉矩×速比進行校核。減速器的軸不超過它的許用范圍不用你校核。

當前正在設計履帶式驅動結構，結構發樓主參考下：減速機我采用的法蘭盤式行星減速機
