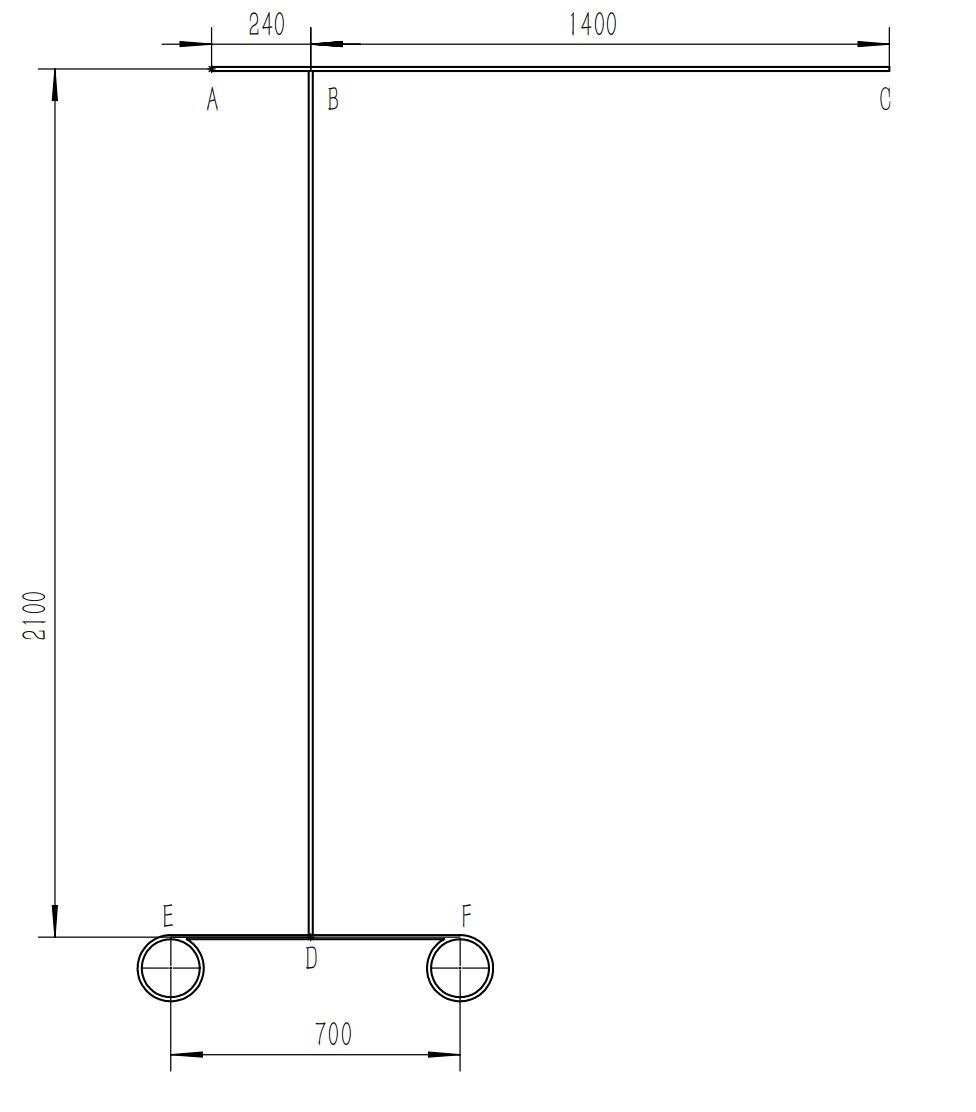

正文摘要:本帖最后由 魚子醬0326 于 2025-5-26 17:38 編輯 AB長0.24m,重13.5kg;BC長1.400m,重20kg;BD長2.1m;EF長0.7m;ED長0.32m。C處負載40kg,底盤配重要加多少合適呢?(涉及力學計算就很頭疼,求大佬指點下) ... |
軟件建模完成,設置好材料密度后,軟件直接求重心,再調整配重使其位于EF中心線上即可。 |
樓主是做移動式碼垛機器人還是復合機器人啊,這個問題挺深?yuàn)W的,底盤不穩嚴重影響機械臂的運行速度和精度。 |
我試著計算一下,不知道對不對 首先確定支點是F點(F點是最可能傾覆的位置),再以F點位置來劃分左右兩個力矩,左力矩+右力矩=0,則該機構不會傾覆 AB段的重心在F點的左邊,左力矩M1=力臂*質量=(0.12+0.35)*13.5=6.345 EF段的重心在F點的左邊,假設配重為m,左力矩M2=0.35*m BC段的重心在F點的右邊,所以為右力矩M3=(0.7-0.35)*20=7 C點的負載也為右力矩M4=(1.4-0.35)*40=42 則根據左力矩+右力矩=0原則,M1+M2=M3+M4,則6.345+0.35m=7+42,求出m約為121.8kg,再乘上安全系數1.2。則配重m的安全值為121.8*1.2=146kg |
可以參考塔吊的計算方法。其實就是簡單的平行力系的計算問題。 |
三維模型搞出來就行了呀 |
一個經典的靜力學問題,把所有的負載和質量產生的力矩都合成到F點,那么為了抵抗這個力矩,我還沒解出來,假定是1kN/m的力矩,配重想放在EF中點的話,就需要1000/0.35=2857N的力,再換算成質量,再乘上安全系數 我先下班了嘿嘿嘿 |
燃燒的太陽LS 發表于 2025-5-26 17:28 補充了圖片 |
這是主視圖還是俯視圖? 如果是主視圖的話,EF是輪子嗎? |
